如何在i.MX8M平台上设计usb2.0接口不带usb type-c

由于i.MX8M发布，其所对应的开发板线路，在usb的接口设计是usb type-c。

但是某些客人的需要，只需要usb2.0即可，不需要usb3.0，甚至usb type-c。

为了使具有类似需求的客户能够顺利完成设计，本文将教导大家如何设计"usb2.0"原理图。

i.MX8MQ支持usb3.0并与usb2.0兼容。在开发板上，使用usb type-c设计方案。

因此我们必须卸下usb type-c，PD(power deliver)芯片和逻辑(CC logic)芯片。同时，将连接接口更改为micro usb和usb type-a。

硬件设计：

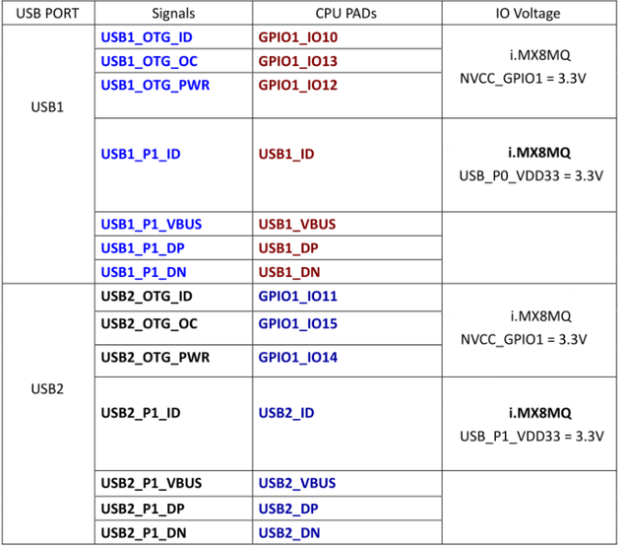

一、首先：深入了解i.MX8M的IOMUX清单(USB相关讯号)，如下

二、电路设计

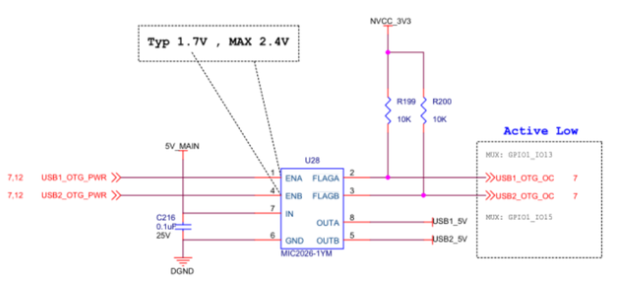

A、usb电源(USB_V)与电流保护(Over Current)设计如下

B、usb1接口(micro usb)设计如下

usb1被配置为双重角色模式(HOST / Device)，USB1_OTG_ID用于检测

C、usb接口(usb type-a)设计如下

usb2被配置为HOST角色模式，USB2_OTG_ID用于检测(接地)

补充关于USBx_OTG_ID和USBx_ID的说明

（1）个USBx_OTG_ID

USBx_OTG_ID也称为GPIO_ID。在工作过程中，软件根据ID引脚的电平从高到低或从低到高来更改设备(Device)和主机(HOST)之间的角色。

（2）个USBx_ID

USBx_ID称为USB PHY ID，也可以执行与USBx_OTG_ID相同的功能。

（3）使用USBx_OTG_ID或USBx_ID

建议使用USBx_OTG_ID。但是，如果客户想将USBx_ID用于i.MX8MQ，则可以透过配置USB_CTL0_ADDR [utmiotg_iddig_sel]寄存器

软件调适：

一、IOMUX

根据实际应用，要使用的信号在dts文件中多路复用。此步骤相对简单，此处不再赘述。

二、在u-boot /Device tree 中调整usb配置

客户可以通过删除imx8mm_evk_defconfi中的CONFIG_USB_TCPC以及删除fsl-imx8mm-evk.dts中的typec_ptn5110_1 / 2依赖项来进行尝试。

(在uboot确实会检查usb type-c的状态，如果它们被卸下，则会崩溃或卡住。)

--u-bootCONFIG_USB_TCPC=n--Node of Device tree&usb_dwc3_0 { status = "okay"; /*extcon = <&typec_ptn5100>;*/ dr_mode = "otg"; hnp-disable; srp-disable; adp-disable; maximum-speed = "high-speed";};

以上，使用者需要遵守每一个步骤，即可以将usb2.0的接口，设计于i.MX8M的平台上，而不需要保留usb type c的接口。
