几款立插贴片type-c6p/16p母座头usb连接器规格尺寸

款式一、usb type-c6pin立插板H高度=10.0mm/10.5mm/11.5mm/13.7mm/15.0mm五规格尺寸,简易快充电不带数据传输/外壳四个脚:SUS201长度1.9mm/电源引脚端子:C2680长度1.5mm穿pcb板焊接,lcp料黑色耐高温塑胶,产品应用范围汽车用品、数码、电脑、家用电器、电子元器件、电工电气、照明工业、安全、五金、机械及行业设备等等。

四脚立插板type-c6p母座材质如下:

特性:Specifications

电器Electrical:

      接触阻抗:初始更大不超过40mΩMax,测试后变化值不超过10mΩMax

      耐电压:AC200V 60S/MIN,0.5mA Max:DC500V,60S/MIN,100ΩMax

      绝缘阻抗:100M ohms MIN

      额定电流:2A MAX

      额定电压:10V MAX

材料:Matorial:

      Molding:LCP料黑色耐高温塑胶

      端子:C2680 T=0.20mm

      外壳:SUS201 T＝0.30mm

电镀规格：

    端子:半金锡，接触点镀金1u"，焊线处镀雾锡40-80u".

    外壳:镀镍80u"

环保要求:ROHS,REACH标准。

款式二、usb type-c16pin立式插板H高度=8.8mm/9.3mm/10.0mm/10.5mm肆规格尺寸,大电流5a快充电带数据传输功能等等/外壳四个脚:SUS301长度2.0mm/电源引脚端子:高导铜长度1.6mm穿pcb板焊接,type-c立插 DIP 16PIN Molding A C7025 LCP黑色,type c立插 16PIN 卡勾 SUS301 T=0.15mm,产品广泛应用于移动电源、家用电器、医疗器械、办公设备、投影仪、仪表仪器、电动工具、包装机械、汽车电子等各种不同领域。

四脚立插板type-c16p母座材质如下:

特性：

一.电气性能:ElCTRICAL

  1.额定电流:5.0A

  2.接触阻抗:40 MILLIOHMS MAX

  3.耐电压:100V AC / 1 mA MAX

  4.绝缘阻抗:150V DC/100 MEGA OHMS MIN

二.机械性能：

 1.插入力:5~20N  2.拨出力：8~20N

 3.使用寿命:10000次、拔出力 5N MIN

三.材料:MATERIAL

四.电镀:FINISH

  1.端子:接触点镀金1U"MIN

         PIN脚焊接区域镀锡80U"MIN

  2.外壳:镀镍80U"MIN（盐雾48H)

五.电镀品需做粘锡测试:粘锡面积达到95%以上。

六.SMT回流焊(峰值260°C±5°C)不能起泡、熔

 胶、变色不良(变形在公差范围以内)

七.工作温度:-55°C~+85°C

八.盐雾测试:通过48H在浓度为5±1%盐水的盐雾测试无生锈现象

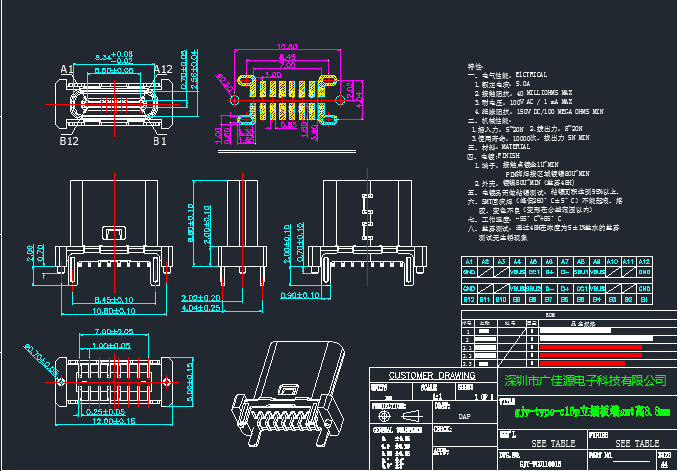

款式三、usb type-c16pin立式贴板H高度=6.5mm/8.8mm/9.3mm/10.0mm/10.5mm五规格尺寸,大电流5a快充电带数据传输功能等等/外壳四个脚:SUS301长度2.0mm/电源引脚端子:高导铜贴片pcb板焊接,带两个定位柱,type-c立插 SMT 16PIN Molding A C7025 LCP耐高温黑色,type c立插 16PIN 卡勾 SUS301 T=0.15mm,产品广泛应用于数码相机、小米充电宝、小型充电器、通讯器材、智能机、PC/平板、电视、可穿戴、车载、人工智能、机器视觉、机器人、无人机、高精尖武器、移动互联、家居，等数据传输线接口等设备。

四脚立式贴板type-c16p母座材质如下:

特性：

一.电气性能:ElCTRICAL

  1.额定电流:5.0A

  2.接触阻抗:40 MILLIOHMS MAX

  3.耐电压:100V AC / 1 mA MAX

  4.绝缘阻抗:150V DC/100 MEGA OHMS MIN

二.机械性能：

 1.插入力:5~20N  2.拨出力：8~20N

 3.使用寿命:10000次、拔出力 5N MIN

三.材料:MATERIAL

四.电镀:FINISH

  1.端子:接触点镀金1U"MIN

         PIN脚焊接区域镀锡80U"MIN

  2.外壳:镀镍80U"MIN（盐雾48H)

五.电镀品需做粘锡测试:粘锡面积达到95%以上。

六.SMT回流焊(峰值260°C±5°C)不能起泡、熔

 胶、变色不良(变形在公差范围以内)

七.工作温度:-55°C~+85°C

八.盐雾测试:通过48H在浓度为5±1%盐水的盐雾测试无生锈现象
