详解type-c接口热拔插和正反插检测

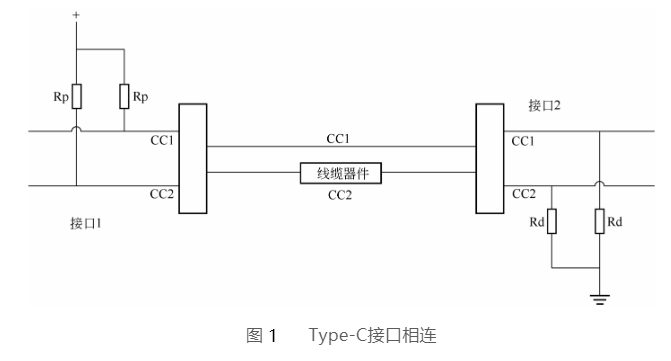

type-c接口的热拔插检测是通过检测CC1和CC2状态实现的。如图1所示，接口1是供电方，接口的CC1和CC2上有Rp上拉。接口2是耗电方，接口的CC1和CC2上有Rd下拉。正常的type-c线缆两端的CC1引脚是连接导通的，CC2是断开的(CC2用于实现Vconn供电功能）。

type-c接口的热拔插的检测原理：接口1和接口2通过type-c线缆相连时，由于正反插情况的存在，接口1会检测到CC1或CC2有下拉电阻，就认为插入了设备。同样，接口2检测到CC1或CC2上有上拉电阻时，就认为是插入了设备。随后，接口1会进行状态机的切换，当CC1和CC2的状态稳定并满足状态机时间的要求之后（状态机请参考type-c接口规范文档），接口1会提供5V到VBus上，并认为连接成功。同理，接口2的状态机检测到CC1和CC2稳定并Vbus有电之后，则认为连接成功。当type-c接口1和接口2的连接断开时，接口1会检测到CC1或CC2的下拉电阻移除，则认为连接断开。同理，当接口2检测到Vbus没有电或者CC1/CC2的上拉电阻移除后，则认为连接断开。

type-c接口和接头上下两面是对称的，这种对称设计可以支持正反插，使得usb在实际的使用中更加方便快捷。正反插的检测也是基于CC1和CC2两个引脚。当相互连接的设备都是接口并通过一根两头都是接头的type-c相连时，情况更为复杂，总共有四种type-c线缆连接情况。当type-c线缆插入接口1时， 线缆的CC1连接到接口1的CC1，这样接口1能检测到CC1上有下拉，则认为是正插；相反，线缆的CC1连接到接口1的CC2，这样接口1能检测到CC2上有下拉，则认为是反插。对于type-c接口2也是同理，检测到CC1上有上拉则认为是正插，检测到CC2上有上拉则认为反插。
